Pamaišymo mazgas grindiniam šildymui BTU 501 AP (su ATM561, APH 160)

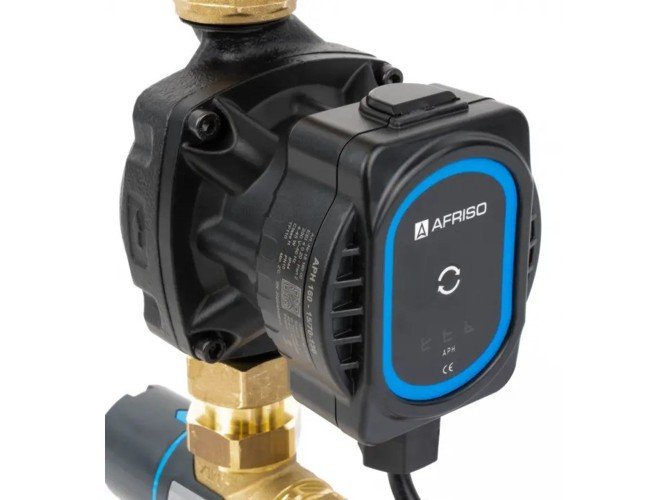

AFRISO Basic serijos pamaišymo mazgas BTU 501 AP grindinio šildymo kolektoriams, komplektuojamas kartu su ATM 561 termostatiniu vožtuvu ir APH 160 15/7 cirkuliaciniu siurbliu.

Šis pamaišymo modulis buvo sukurtas kaip jungtis, jungianti šilumos šaltinį ir šildymo sistemos kolektorius (pvz. grindinio šildymo). Jis yra skirtas jungimui prie grindinio šildymo kolektoriaus bei skirtas atitinkamos šilumnešio, kuris cirkuliuoja grindinio šildymo sistemoje, temperatūros palaikymui.

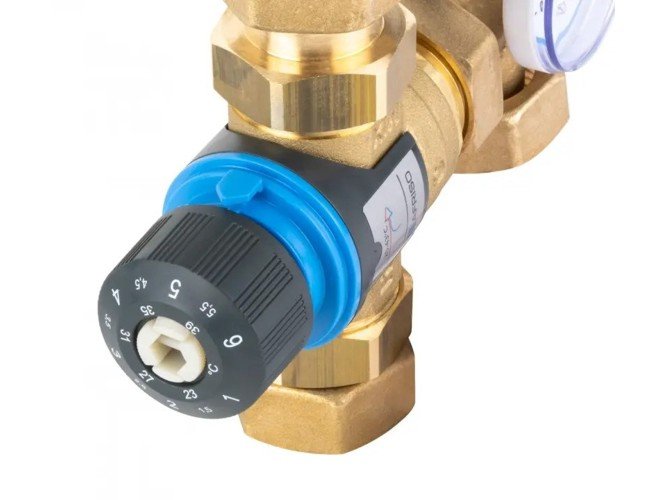

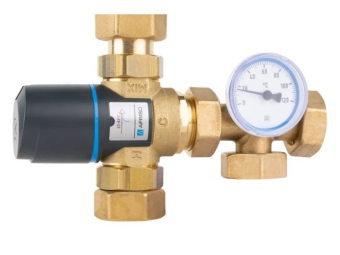

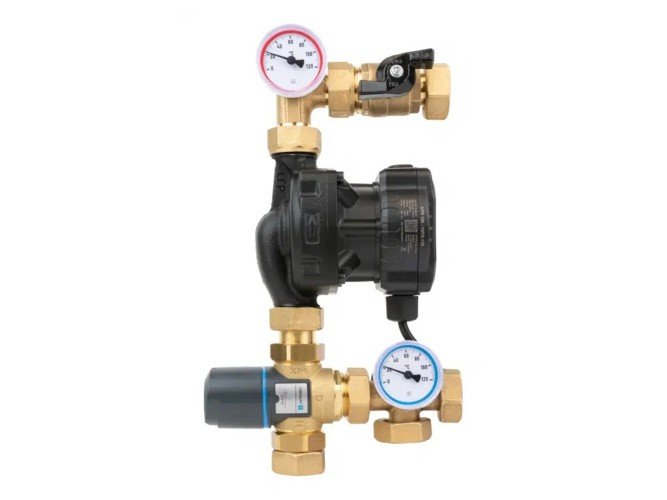

Pamaišymo mazgą sudaro termostatinis sumaišymo vožtuvas ATM 561, cirkuliacinis siurblys, du termometrai, rutulinis ventilis ir žalvarinės prijungimo detalės. Šilumos šaltinio pusėje mazgas prijungiamas dviejų veržlių G1“ pagalba. Mazgo prijungimui rekomenduojama naudoti rutulinius ventilius. Šildymo sistemos pusėje modulis prijungiamas taip pat dviem G1“ veržlėmis. Sandarumui užtikrinti skirtos komplektacijoje esančios tarpinės. Darbo metu mazgo rutulinis ventilis turi būti atidarytas, t.y. ventilio rankenėlė turi būti lygiagreti ventilio korpusui. Rutulinis ventilis gali būti uždaromas, keičiant siurblį.

Kartu su mazgu yra komplektuojami kolektoriaus laikikliai, turintys 220 mm atstumą tarp centrų. Šie laikikliai naudojami tuo atveju, jei pamaišymo mazgą jungiame prie kolektoriaus, kurio atstumas tarp centrų nėra 220 mm.
